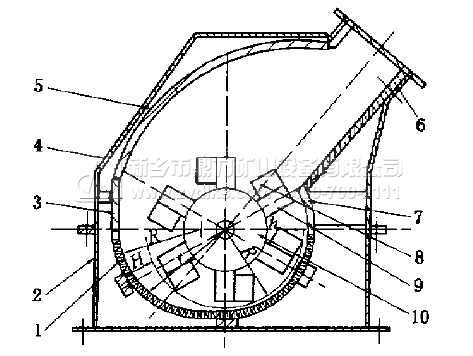

錘式破碎機設計圖

詳細解答

錘式破碎機的設計是包含多個方面的，不僅包括內部構件的設計，而且包括外部構造的設計，在內部構件上針對一些比較重要的零部件，更加需要注重設計細節，例如主軸、錘頭、轉子等零部件，需要由技術人員進行設計。

針對主軸的長度而言，設計時須盡可能使得結構緊湊，同時也須零部件和主軸有的活動空間，我們公司設計的錘式破碎機每個型號都有一個的主軸長度，主軸是支撐轉子的零部件，大部分的沖擊力都是由它承受的，要求主軸有的強度和韌性，才能適應目前大規模生產的要求。

在錘式破碎機錘頭設計上，一般每根銷軸上設有6根錘頭，但是也須根據實際的情況來調整錘頭的多少，一般情況下裝滿錘頭都是32個，也可以減少一部分錘頭的安裝數量，圓盤是用來懸掛錘頭的，圓盤上的圓孔大小應該與錘頭的圓孔大小相近，圓盤之間也是通過主軸的軸套隔開，可以圓盤的運動平穩。

針對不同的物料，可以設計對應的錘式破碎機內部結構，對于含水量大于12%以上的物料，容易出現物料堵塞的情況，并且加大了設備磨損的幾率，可以選用優良的配件，或者是對內部構件的角度進行的調整，針對一些硬度大的鵝卵石，可以采用二段破碎的方式，將物料完成破碎。
