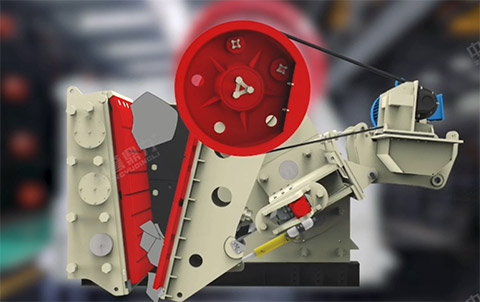

電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。
1.破碎深腔設置而且無死區，提高了進料能力與產量；
2.破碎比大，成品粒度均勻，噪音低，粉塵少，入料粒度大，出料粒度小；
3.墊片式排料口調整裝置，調節范圍大，增加了設備的靈活性；
4.自動潤滑系統，部件更換方便，保養工作量小；
5.結構簡單合理，運營費用低，排料口調整范圍大，可滿足不同用戶多種需求；
6.設備更節能，單機節能15%～30%，整體節能一倍以上。

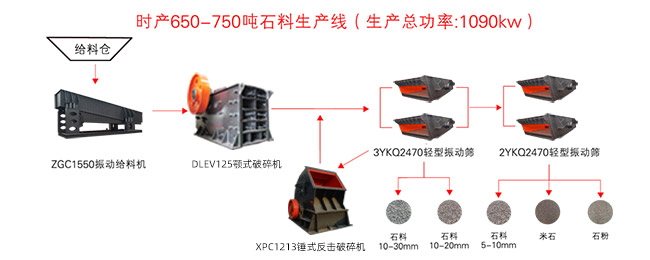

以常見的時產700左右顎式破碎機石料生產線配置舉例，工藝流程如上圖所示，大塊物料經料倉連續、均勻的輸送到DLEV125顎式破碎機中進行初級破碎，破碎后的一部分物料直接進入篩分環節，一部分物料輸送到XPC1213錘式反擊破碎機中細碎整形，而后進入篩分環節，篩分出來不符合成品料粒度要求的被返料帶返回二級破碎機再次加工，形成一個閉路循環，設備配置可以根據項目實際需求靈活配置。
| 型號 | 進料口尺寸 | 進料粒度 | 出口間隙 | 電機功率 | 生產能力（t/h） |
|---|---|---|---|---|---|
| DLEV106 | 1060*700 | ≤600 | 60-250 | 110 | 155-500 |
| DLEV125 | 1250*950 | ≤800 | 75-275 | 160 | 240-760 |
| DLEV160 | 1600*1200 | ≤1000 | 120-300 | 250 | 420-1100 |
| DLEV200 | 2000*1500 | ≤1250 | 135-350 | 400 | 620-1500 |
