目前對尾礦資源的綜合利用途徑有好幾種，其中一種是通過破碎、制砂、洗砂工藝，得到符合級配要求粒徑0-5mm的機制砂，可以作為建筑材料的一種原料來使用，符合建筑用砂。
根據硬度不同，尾礦石分為軟巖尾礦和硬巖尾礦，所以尾礦硬度高低、粒徑大小不同，對于尾礦石制砂機的選擇上也有所區別，比如軟巖尾礦可選錘式破碎機、反擊式破碎機、雙轉子制砂機等，硬巖尾礦可選擇顎式破碎機、圓錐破碎機、沖擊式制砂機或可逆錘式制砂機等，根據實際需求合理配置，實現尾礦石率、低能耗制砂作業。
處理300mm以下粒徑的尾礦石，機腔內顎板破碎區增加，時產能提高30%左右，每小時155-1500噸，通過調整墊片多少控制出料口大小，調節范圍在60-350mm之間，靈活方便。
適合中低硬度尾礦石的中細碎，時產250-750噸，轉子外部的合金護圈，減少物料對轉子本身撞擊造成的損耗，延長使用時間，通過調整反擊架和轉子間隙控制出料粒度。
進料控制在60mm以下，出料粒度在5mm以下，可根據需要進行調節，每小時產量250-800噸，機腔加深設計，使得物料在破碎腔內有更多的破碎機會，成品料粒形呈立方體。
利用錘頭打擊物料破碎，又稱錘式制砂機，適合中低硬度尾礦石的制砂作業，進料粒度小于30mm，每小時產量80-280噸，可以更換不同篦條縫隙大小的篦板改變出料粒度。

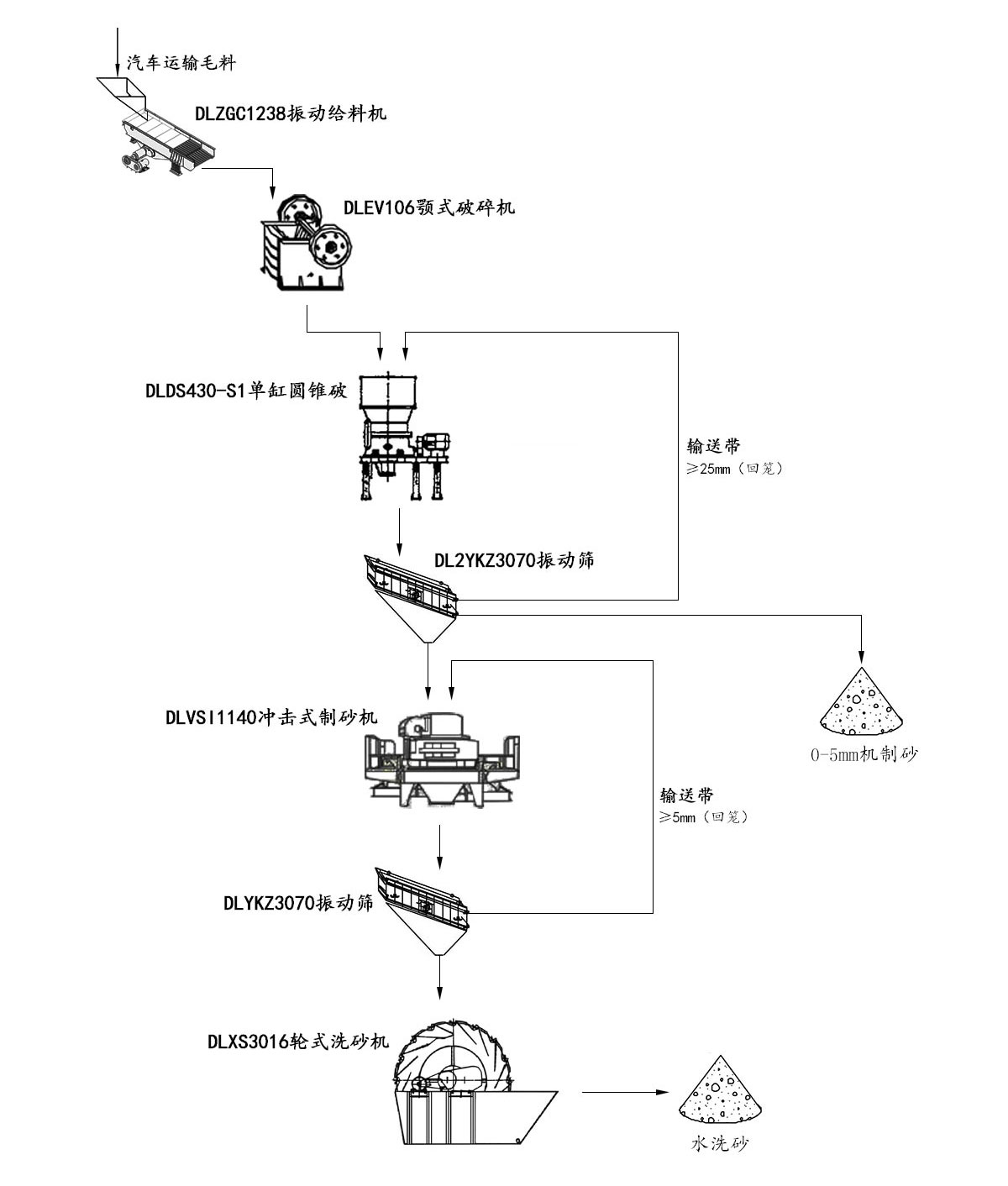

上圖展示的為時產300噸鐵礦石尾礦制砂工藝流程，由于原料粒徑較大，且硬度高，所以選用顎式破碎機+圓錐破+沖擊式制砂機的三段式破碎工藝，原料先由DLEV106顎式破碎機破碎到300mm以下，粗碎后的石料直接輸送到DLDS430單缸圓錐破（S1腔型，進料尺寸小于290mm，出料口尺寸25mm）進行中細碎，之后由振動篩進行篩分，篩分出三種規格分別輸送到三個方向，一個是將大于25mm的返回繼續破碎，一個是將0-5mm的機制砂輸送到成品堆，一個是將5-25mm的物料輸送到DLVSI1140沖擊式制砂機，經過篩分后大于5mm返回再次破碎，小于5mm機制砂輸送到一臺DLXS3016輪式洗砂機，得到潔凈度高的水洗砂。
| 序號 | 設備名稱 | 規格型號 | 設備數量 | 單臺設備產能 | 配備功率 |
| 1 | 振動給料機 | DLZGC1223 | 1臺 | 250-400t/h | 3kw×2 |
| 2 | 顎式破碎機 | DLEV106 | 1臺 | 155-500t/h | 110kw |
| 3 | 單缸圓錐破 | DLDS430-S1 | 1臺 | 125-345t/h | 160kw |
| 4 | 沖擊式制砂機 | DLVSI1140 | 1臺 | 250-340t/h | 200kw×2 |
| 5 | 輪式洗砂機 | DLXS3016 | 1臺 | 80-160t/h | 7.5kw |
| 6 | 振動篩 | DL2YKZ3070 | 1臺 | 100-600t/h | 45kw |
| 7 | 振動篩 | DLYKZ3070 | 1臺 | 100-600t/h | 37kw |
物料性質：軟質尾礦
合作模式：提供設備并安裝
設計產能：時產200噸
出料粒度：1-3/1-2/0-5/石粉
主機設備：ZGC1238振動給料機、PCZ1512重型錘式反擊破碎機、XPC1012整形破碎機、2YKZ2460振動篩等
項目介紹：利用當?shù)貜U棄的尾礦資源加工砂石骨料，由于硬度較低，且產量不高，采用重錘破+整形式錘破的兩段式破碎工藝，頭破出20-30成品石子，二破出10-30、5-10和石粉三種成品料。
