廠家揭秘：重錘式破碎機內部構造圖

詳細解答

重錘式破碎機是近些年比較的一款礦山破碎設備，也是諸多大型破碎機廠家的主打產品，它主要用于石灰石、青石等原料的粗碎，在時產量不過300噸的小型生產線上，單臺重錘破能完成整個破碎流程，投資成本大大。初次聽說的客戶，難免會對這種設備心存疑問，本文中譽鼎力帶大家見識下重錘式破碎機內部構造圖。

重錘式破碎機內部構造圖

重錘式破碎機的構造與普通錘破相似，主要分為機殼、帶錘頭的轉子、反擊襯板三大部分，區別在于錘頭重量更重。下面通過一組圖片來看看它們長什么樣吧！

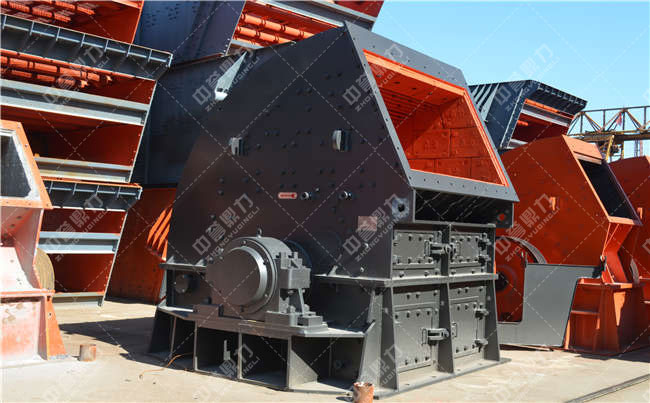

重錘式破碎機的機殼通過螺栓連接為一體，為了方便檢修、調整更換錘頭，下機體、兩側壁都開有檢修孔，背部通筋，內外部承受沖擊力強。

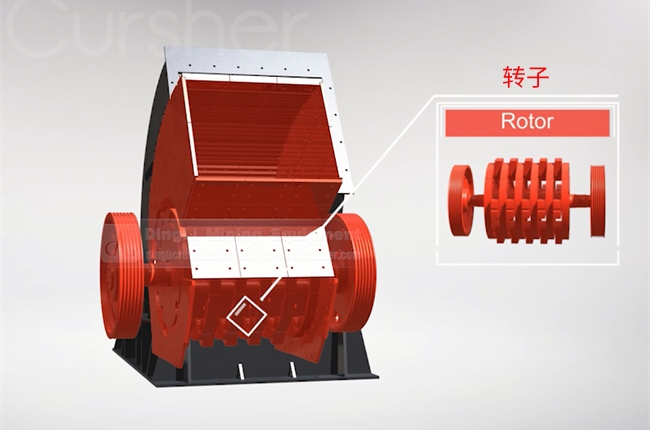

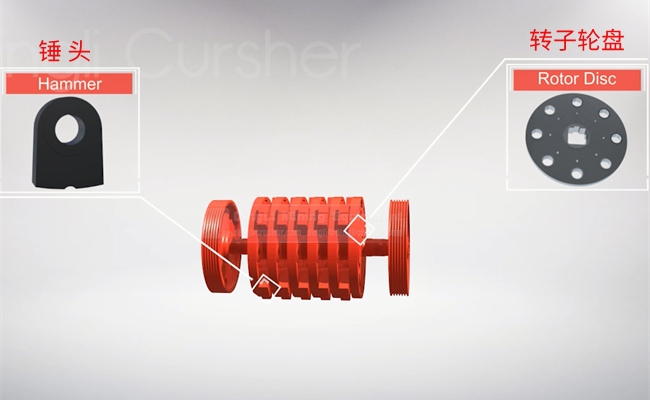

轉子是重錘式破碎機的主要工作部位，由主軸、錘盤、銷軸、錘頭等組成，其中錘頭是工作部件。各個廠家采用的錘頭材質不同，比較常見的是高鉻復合材質，即錘頭采用性好的高鉻鑄鐵，錘柄采用韌性強的碳鋼，集韌性和性為一體。

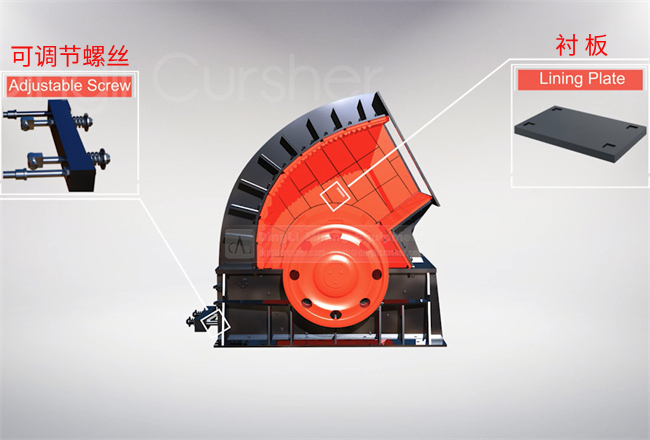

重錘式破碎機通過錘頭高速旋轉打擊礦石，使礦石瞬間具有大的速度和動能。為了防止機架的磨損，廠家會在機架的內壁增加襯板，中譽鼎力重錘破的襯板采用高猛鋼鑄造淬火經過強化處理，性和耐沖擊性更高。

與傳統錘式破碎機構造不同之處在于，重錘式破碎機大多采用無篦條設計，出料通過可調節活動襯板進行調整，減少了設備易堵料的問題。
