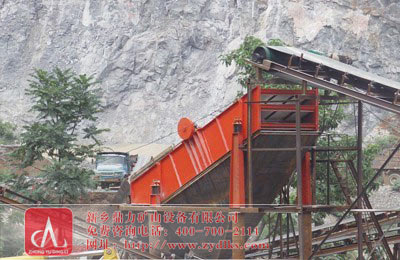

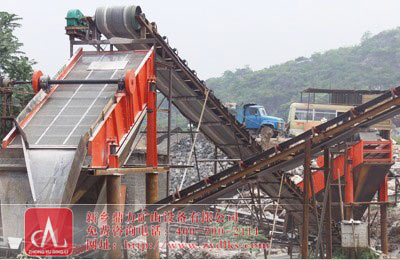

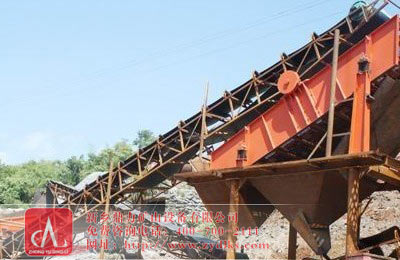

直線振動篩

立即咨詢收藏

介紹指數：

破碎機配件中心

>> 點擊切換圖片

立即咨詢

應用領域

　　直線振動篩（直線篩）系新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。
　　直線振動篩也可對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業．

立即咨詢

結構原理

　　本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
　　直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

立即咨詢

技術參數

輕型振動篩

型號	篩面層數	篩網面積	振動頻率	雙振幅	篩孔尺寸	電機功率	處理能力
型號		（m²）	（r/min）	（mm）	（mm）	（kw）	（t/h）
YK1860	1	10.8	960	5～8	3-150	7.5	120～230
YK2060	1	12	960	5～8	3-150	11	150～260
2YK1560	2	8	960	5～8	3-150	7.5	70～180
2YK1860	2	10.8	960	5～8	3-150	11	120～230
2YK2060	2	12	960	5～8	3-150	11	150～260
2YK2460	2	14.4	960	5～8	3-150	15	240～300
3YK1560	3	8	960	5～8	3-150	15	70～180
3YK1860	3	10.8	960	5～8	3-150	15	120～230
3YK2060	3	12	960	5～8	3-150	15	180～280
3YK2460	3	14.4	960	5～8	3-150	15	240～300
4YK1560	4	10.8	960	5～8	3-150	18.5	120～230
4YK1860	4	12	960	5～8	3-150	18.5	150～260
4YK2060	4	13.2	960	5～8	3-150	18.5	200～260
4YK2460	4	14.4	960	5～8	3-150	18.5	240～300
5YK1860	5	10.8	960	5～8	3-150	15	120～230
5YK 2060	5	12	960	5～8	3-150	22	150～260

重型振動篩

型號	篩面層數	篩網面積	振動頻率	雙振幅	篩孔尺寸	電機功率	處理能力
型號		（m²）	（r/min）	（mm）	（mm）	（kw）	（t/h）
YK1860	1	10.8	960	5～8	3-150	7.5	32-350
YK2060	1	12	960	5～8	3-150	11	66-720
2YK1560	2	8	960	5～8	3-150	7.5	30-275
2YK1860	2	10.8	960	5～8	3-150	11	65-586
2YK2060	2	12	960	5～8	3-150	11	81-720
2YK2460	2	14.4	960	5～8	3-150	15	100-810
3YK1560	3	8	960	5～8	3-150	15	65-586
3YK1860	3	10.8	960	5～8	3-150	15	65-586
3YK2060	3	12	960	5～8	3-150	15	81-720
3YK2460	3	14.4	960	5～8	3-150	15	100-810
4YK1560	4	10.8	960	5～8	3-150	18.5	65-586
4YK1860	4	12	960	5～8	3-150	18.5	65-586
4YK2060	4	13.2	960	5～8	3-150	18.5	81-720
4YK2460	4	14.4	960	5～8	3-150	18.5	100-810
5YK1860	5	10.8	960	5～8	3-150	15	65-586
5YK 2060	5	12	960	5～8	3-150	22	81-720

注：參數變更恕不另行通知，實際數據以實物為準。

立即咨詢

性能特點

　　1.體積小、重量輕，結構簡單緊湊，投資�。�
　　2.安裝方便、維修量小，運行費用低；
　　3.因受振礦巖物料流動性增大，減少通道堵塞現象，故放礦能力大，效率高；
　　4.受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行可靠；
　　5.在超共振狀態下工作，振幅穩定，允許振動臺板上的負載有較大的波動，對各種礦巖是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作；
　　6.本系列振動耗電少，節能顯著；
　　7.電氣控制采用半波整流電器，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
　　8.采用合金鋼板制成的料槽，可適用輸送高溫、磨損嚴重及有腐蝕性的物料等。
