關于碎石機的初級儲備知識——碎石機結構——碎石機工作原理

發布日期：2018-01-04 點擊次數:次責任編輯:中譽鼎力

在線詢價統一咨詢熱線：400-700-2111

摘要：碎石機是礦山機械域中不可少的礦石加工設備，比較常見的碎石機有顎式破碎機、反擊式破碎機、錘式破碎機、沖擊式破碎機、圓錐破碎機等，每款碎石機的適用范圍及破碎效果都是不同的，它們對提高礦石的綜合回收利用率及資源化利用發揮著重要作用。碎石機用

碎石機是礦山機械域中不可少的礦石加工設備，比較常見的碎石機有顎式破碎機、反擊式破碎機、錘式破碎機、沖擊式破碎機、圓錐破碎機等，每款碎石機的適用范圍及破碎效果都是不同的，它們對提高礦石的綜合回收利用率及資源化利用發揮著重要作用。

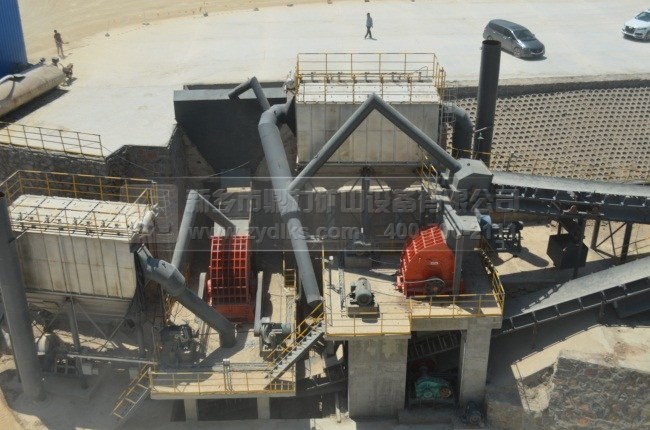

碎石機用途

碎石機適應于海量礦山硬巖破碎，其典型花崗巖出料粒度≤40mm占90%，該機能處理邊長100～500毫米以下物料，其抗壓強度可高達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。礦業碎石機械是指排料中粒度大于三毫米的含量占總排料量50%以上的粉碎機械。

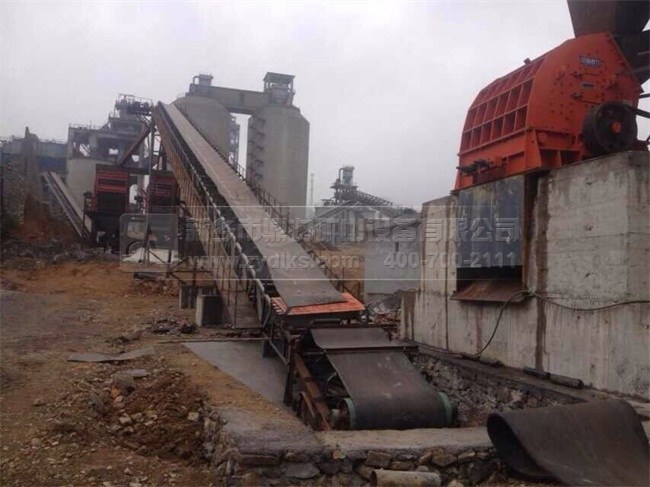

碎石機工作原理

破碎塊料所用的方法有：

①壓碎。將塊料置于兩個平面之間,施加壓力,塊料因應力過其抗壓強度而破碎。此法合用于破碎堅硬的物料。

②劈裂。塊料受帶有尖棱的工作面的擠壓，因擠壓力作用面上的拉應力過大塊物料抗拉強度而被劈裂。脆性物料的抗拉強度比抗壓強度小得多，故宜采用劈裂。

③折斷。使塊料受到彎曲，因彎曲應力過物料的抗彎強度而破碎。在多數情況下，塊料的破碎是上述各種方法綜合作用的結果，僅有主次之分。在出產中可根據物料的性質(主要是硬度及韌度)來選擇破碎的方法。

工作原理：碎石機電動機的驅動作用使破碎機轉子高速旋轉，物料進入破碎機后，立即受到高速旋轉的錘頭的沖擊而粉碎，破碎后的物料借錘頭的沖力高速向機殼內的襯板和篦條沖擊而受到二次破碎。小于篦條縫隙的物料便從縫隙中排出，塊度較大的物料則在破碎腔內繼續遭到錘頭的沖擊直至符合破碎粒度，通過篦條的縫隙排出。

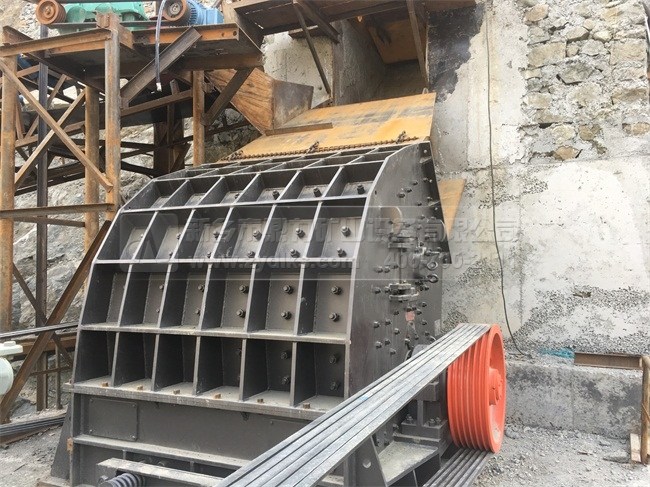

碎石機結構特點

1、內轉盤高速拋撒物料，外轉筒高速反向旋轉，使物料受到?jīng)_擊、相互碰撞、剪切和反擊等多次作用，被破碎。其中，物料在破碎機內受到筒體內壁強烈的沖擊作用被反彈，與后續高速物料相遇而發生高速碰撞破碎，可破碎能耗。

2、部分物料在離心作用下貼在外轉筒內襯上形成料襯，使內襯可以得到很好的保護，從而減少易損件的磨損，延長易損件的使用壽命。

3、采用內置旋轉篩對粗、細粉進行自動分離，經分離后的細粉通過下料口排出，粗顆粒在離心力的作用下在外筒體下部繼續受到物料打擊作用。這樣，既可以避免這一部分細粉物料的過粉碎，也可以為破碎機減輕負擔，減少不要的能耗。

4、打擊板錘采用機械夾緊結構牢固定于內轉盤上，轉子部分動平衡性易于控制。轉動時具有很大的轉動慣量，適應破碎較堅硬的物料。

5、破碎機機架分為三分體結構，打開破碎機側部機殼，就可以進行檢修維護工作。備件更換簡單，維護費用相應減少。

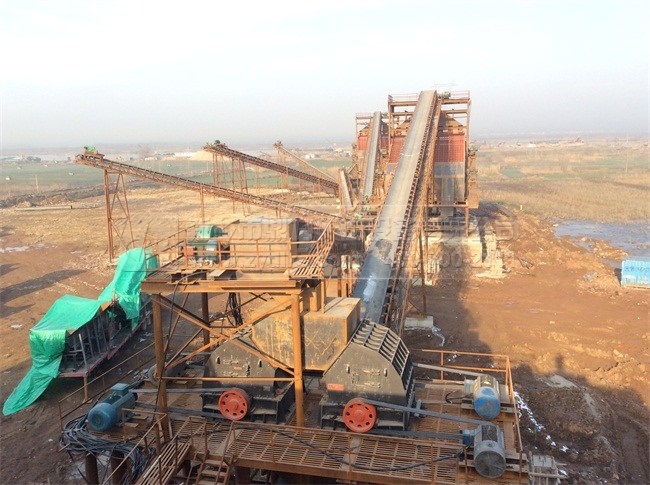

碎石機價格

市場上的碎石機會受到多種因素的影響，如設備質量、制造成本、廠家性質、地區差異等等，為了選購到性價比較高的碎石機設備，我們須對這些影響因素進行面的了解。

1、設備質量——根本因素

質量是影響碎石機價格重要、根本的因素，其價格高低歸根到底表現在其質量的優劣上，通常，質量比較好的碎石機，價格會更高一些，這樣的設備對礦石的破碎效果更佳、使用壽命更長、技術更加;質量比較一般的碎石機，價格會更低一些，相應的使用壽命更短、破碎效果也較為一般。
